异步牵引电机
产品概述

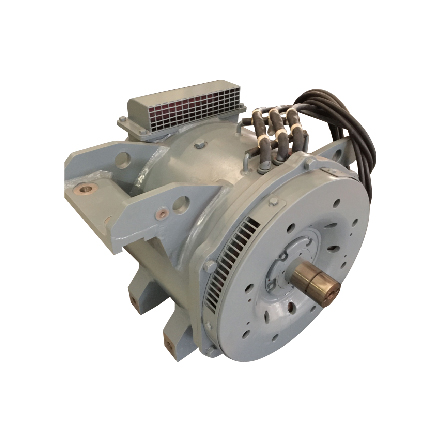

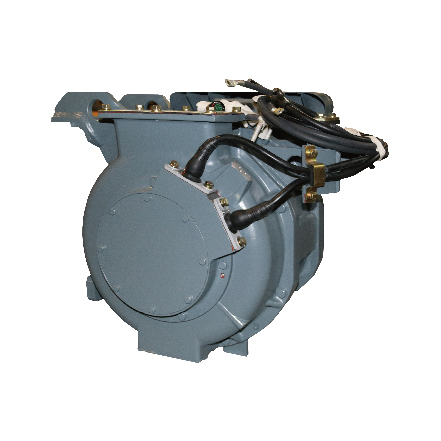

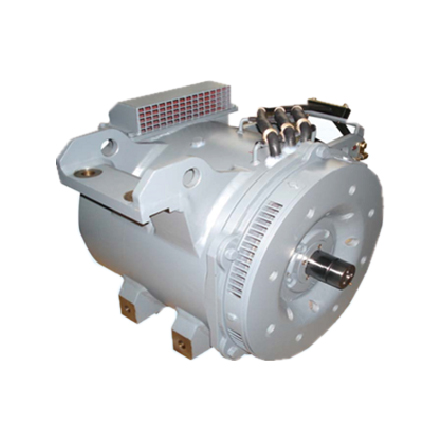

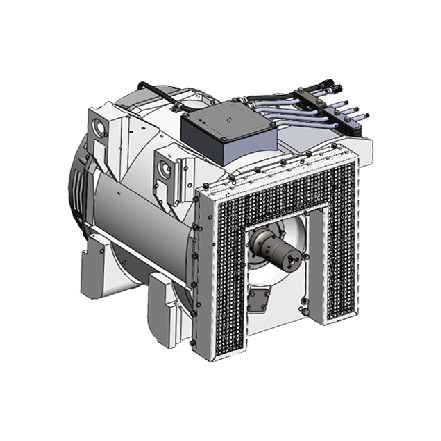

公司生产制造的YQ系列牵引电机，主要为地铁车辆、轻轨车辆、轨道工程车等提供牵引动力，YQ系列牵引电机由VVVF逆变器系统供电，采用全悬挂方式安装在车辆转向架上，为列车提供高性能的传动牵引力。
电机功率范围从150kW-365kW，电压从550V-1100V，具有体积小、重量轻、过载能力强、200级绝缘、单位扭矩高、效率高、噪声低、免维护等优点。
电机型号 |
YQ-180-2/3/4/5/6 |
YQ-190-1 |
YQ-190-7 |
YQ-190-8 |
YQ-190-9 |
YQ-200/YQ-200-1 |
YQ-230 |
YQ-250 |
YQ-365 |
定 额 |
S2-60min |
S2-60min |
S1 |
S1 |
S1 |
S1 |
S1 |
S1 |
S1 |
相 数 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
额定功率（kW） |
180 |
190 |
190 |
190 |
190 |
200 |
230 |
250 |
365 |
额定电压（V） |
550 |
1100 |
1050 |
568 |
1050 |
1100 |
1000 |
670 |
2000 |
额定电流（A） |
240 |
124 |
131 |
242 |
131 |
131 |
164 |
286 |
130 |
额定转速（r/min） |
2255 |
2355 |
1900 |
1900 |
1900 |
2210 |
1900 |
572 |
4142 |
最高转速（r/min） |
4242 |
3898 |
3686 |
3686 |
3686 |
4347 |
4105 |
3025 |
6120 |
额定频率（Hz） |
77 |
80 |
64.5 |
64.2 |
64.5 |
75 |
64.3 |
29.2 |
140 |
最大频率（Hz） |
145 |
135 |
125 |
124.5 |
125 |
150 |
139 |
154 |
207 |
额定转矩（N·m） |
762 |
771 |
955 |
955 |
955 |
862 |
1156 |
4175 |
841 |
额定功率因数 |
0.855 |
0.87 |
0.87 |
0.86 |
0.87 |
0.87 |
0.87 |
0.83 |
0.87 |
额定效率% |
92 |
92.5 |
92 |
93 |
92 |
92 |
93 |
91 |
94 |
极 数 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
6 |
4 |
连接方式 |
Y |
Y |
Y |
2Y |
Y |
Y |
Y |
Y |
Y |
|
旋转方向 （U-V-W正常相序时从传动端看） |
逆时针 |
逆时针 |
逆时针 |
顺时针 |
顺时针 |
逆时针 |
顺时针 |
顺时针 |
逆时针 |
最高转速下噪声（dB） |
115 |
113 |
113 |
113 |
113 |
115 |
114 |
110 |
115 |
冷却方式 |
自通风 |
自通风 |
自通风 |
自通风 |
自通风 |
自通风 |
自通风 |
强迫风冷80m3/min |
强迫风冷25m3/min |
悬挂方式 |
全悬挂 |
全悬挂 |
全悬挂 |
全悬挂 |
全悬挂 |
